西驰XFC550变频器在研磨机上应用

  • 小编
  • 2020-06-02 11:39:46

研磨机是用涂上或嵌入磨料的研具对工件表面进行研磨的磨床。主要用于研磨工件中的高精度平面、内外圆柱面、圆锥面、球面、螺纹面和其他型面。研磨机的主要类型有圆盘式研磨机、转轴式研磨机和各种专用研磨机。

一、研磨机工作原理

单面研磨机工作原理:将被磨、抛材料放于研磨盘上,研磨盘逆时钟转动,修正轮带动工件自转,重力加压的方式对工件施压,工件与研磨盘作相对运转磨擦,来达到研磨抛光目的。

双面研磨机的工作原理:上、下研磨盘作相反方向转动,工件在载体内作既公转又自转的游星运动。磨削阻力小,不损伤工件,而且两面均匀磨削生产效率高。有光栅厚度控制系统,加工后的产品厚度公差可控制。双面研磨机的装置包括两个研磨盘,游轮,四个电机,太阳轮,修面机等。

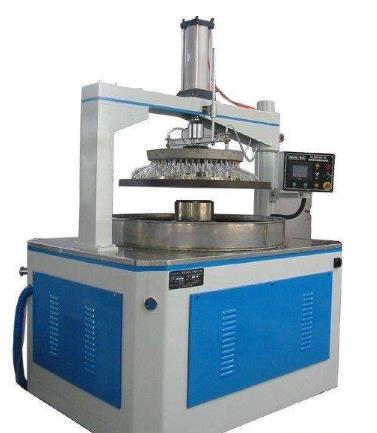

西驰XFC550变频器在研磨机上应用(图1)

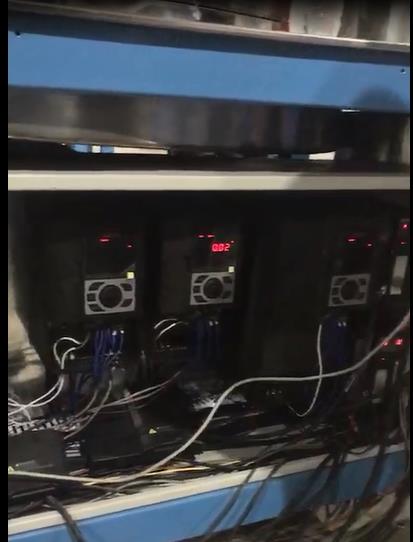

西驰XFC550变频器在研磨机上应用(图2)

二、XFC550系列在研磨机上的应用

1.系统要求:

☆ 要求输出力矩大,不能保持低频时加工效率稳定;

☆ 根据需要自动运行或者调速功能;

☆ 运行转速平稳,不抖动;

☆ 能与上位机实现通讯功能;

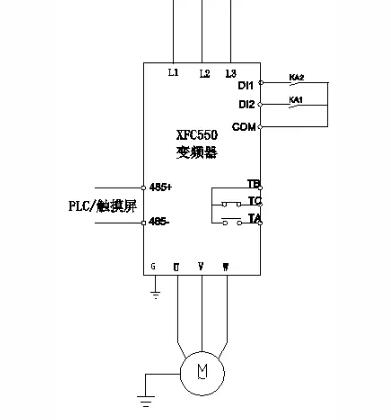

2.应用接线图:

西驰XFC550变频器在研磨机上应用(图3)

三、方案优势

☆ 粗磨低速力矩大,精磨高速运行平稳;

☆ 减速时间:10S; 加速时间:10S;

☆ 控制方式:采用V/F控制,端子控制启停;

☆ 运行频率有PLC给定;

☆ 运行频率范围可调;

☆ 满载启动瞬时电流小,对电网无冲击;

四、应用案例

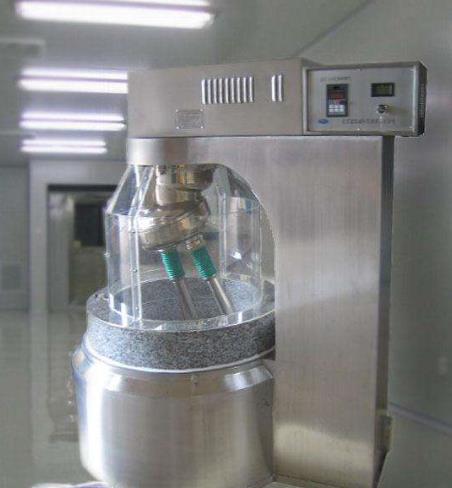

西驰XFC550变频器在研磨机上应用(图4)

西驰XFC550变频器在研磨机上应用(图5)

西驰XFC550变频器在研磨机上应用(图6)
