XFC550E变频器在同步风机上的应用

  • 西驰电气
  • 2024-05-29 08:40:08

一、风机简介

风机类有负压风机、环流风机、离心风机、罗茨风机、锅炉引风机、铜炉鼓风机等,负载惯性较大,是传送气体的机械设备,是将电机的种动率转使为机械能的一机械,风机风量与与电机转速成正比,即改变电机转速可改变风机风量的大小。上述是常见的异步风机,在实际现场应用中低频待机状态下异步电机电流较大机械共振明显。近年来同步电机被广泛应用多种场合,相比较异步电机,同步风机的在低频运行下电流更小,力矩大,节能效果明显,电机噪音小等特点,大功率优势更显著。

对变频器应用要求:

永磁同步电机要有相应的控制器来驱动,要求变频器低频运行平稳,对电机有多种保护功能;在用风量较小的情况下,必须保证电机的温升和电机噪声不得超过允许的范围。

二、系统要求

1、现场与DCS切换控制;

2、快速启动;

3、风门开启电流瞬间增大至额定1.5倍甚至更大且持续一分钟左右;

4、长期较低速度运行,要求低频力矩较大且运行平稳。

三、应用接线图


四、XFC550E永磁同步变频器特点

1、控制核心采用高性能DSP处理器;

2、矢量控制算法和智能控制技术;

3、先进的弱磁控制算法,提升电机高速性能;

4、功率部件采用贴片工艺,具有优异的散热结构设计和温度监控功能,大大提高了控制器的高温环境适应能力;

5、可靠完善的过热过流保护功能,采用热量计算算法,确保运行可靠;

6、可灵活调节参数,匹配不同厂家的电机。

五、方案特点及优势

1、XFC550E变频器的变频控制系统具有转速控制能力,在同步SVC矢量模式下变频器的动态响应快,提高了工况的质量;

2、XFC550E变频器拥有高性能电流矢量算法,使变频器在低频获取大转(0.3Hz/150%);

3、XFC550E变频器内部内置直流电抗器抑制直流母线电压波动;

4、XFC550E变频器与搭配同步风机配套使用比异步风机的在高、低频时电流更小节能效果更显著,并拥有更低的电机噪音污 ;

5、XFC550E变频器体积小有利于在控制柜上安装,所需配电室的空间小。

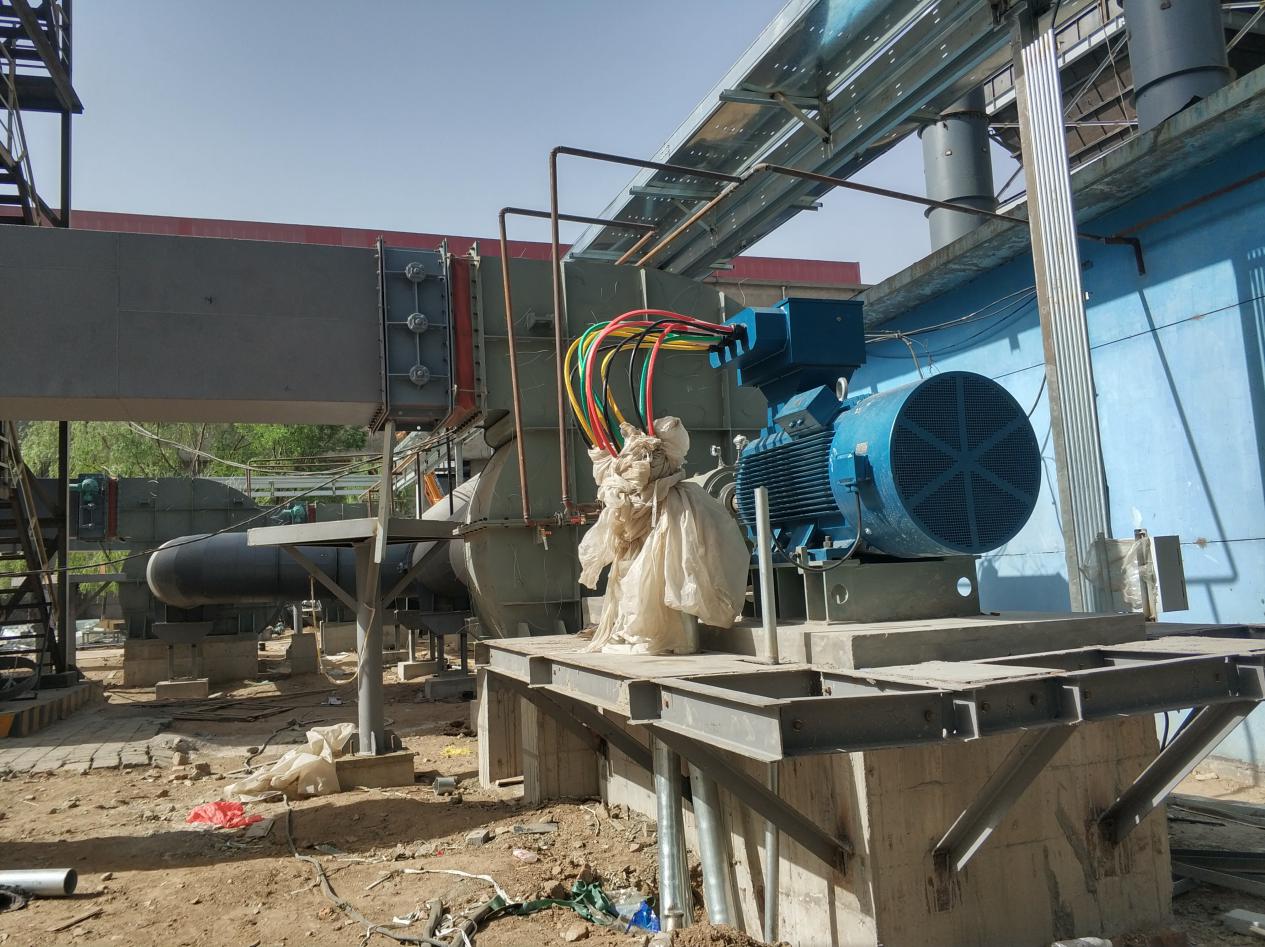

六、案例现场
