常用电动机控制实物接线图+原理图

  • 西驰电气
  • 2019-12-12 15:01:36

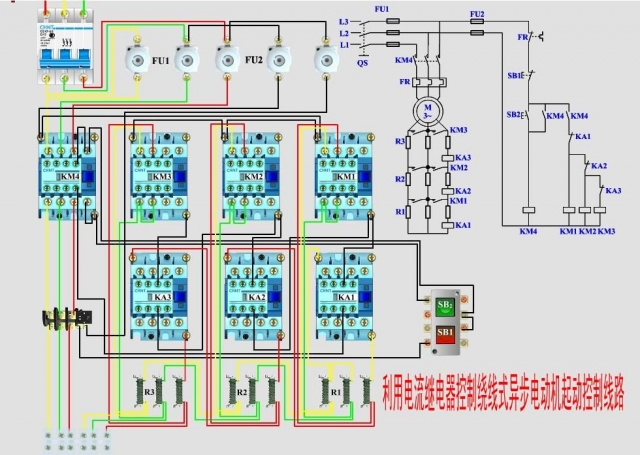

1、利用电流电器控制绕线式异步电动机起动控制线路

常用电动机控制实物接线图+原理图(图1)

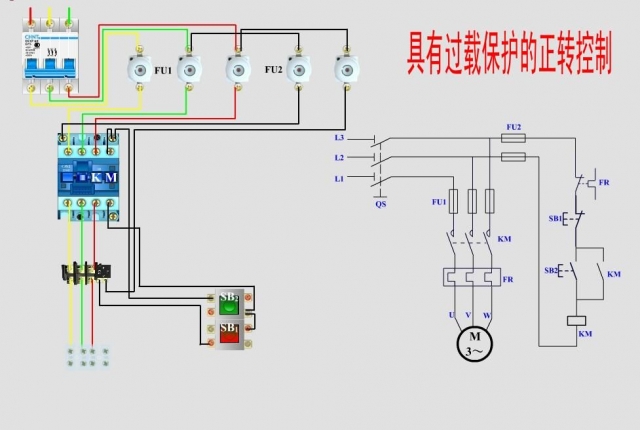

2、具有过载保护的正转控制

常用电动机控制实物接线图+原理图(图2)

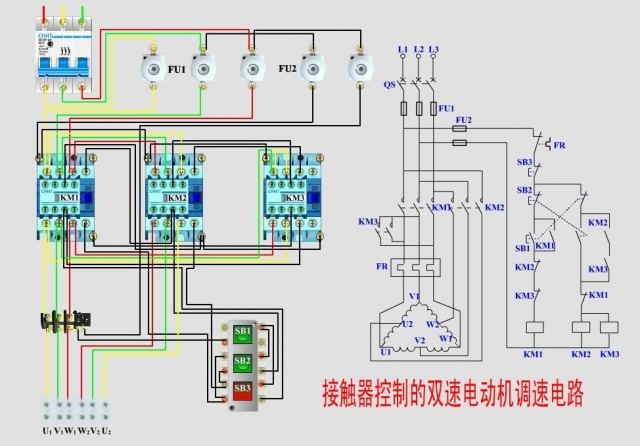

3、接触器控制的双速电动机调速电路

常用电动机控制实物接线图+原理图(图3)

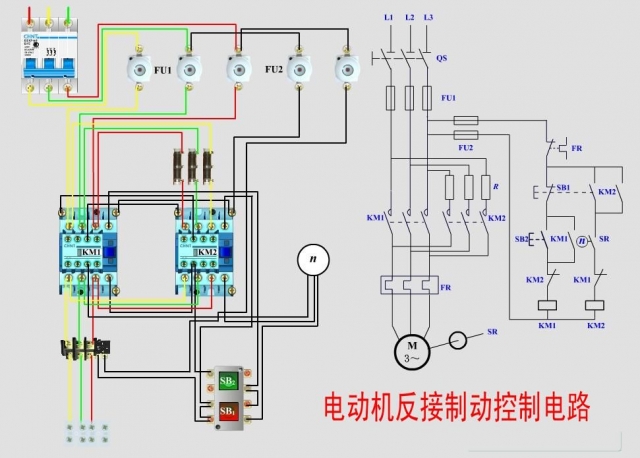

4、电动机反接制动控制电路

常用电动机控制实物接线图+原理图(图4)

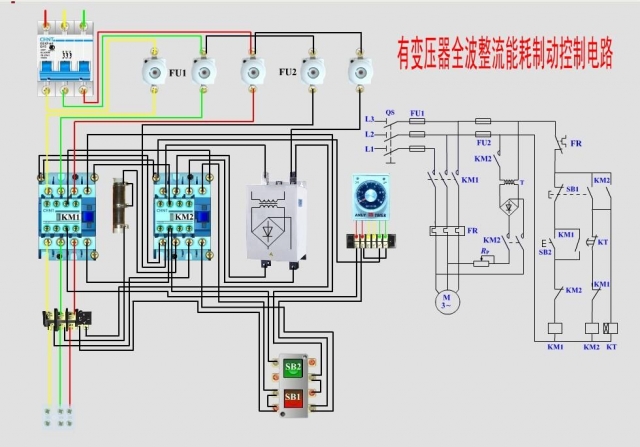

5、有变压器全波整流能耗制动控制电路

常用电动机控制实物接线图+原理图(图5)

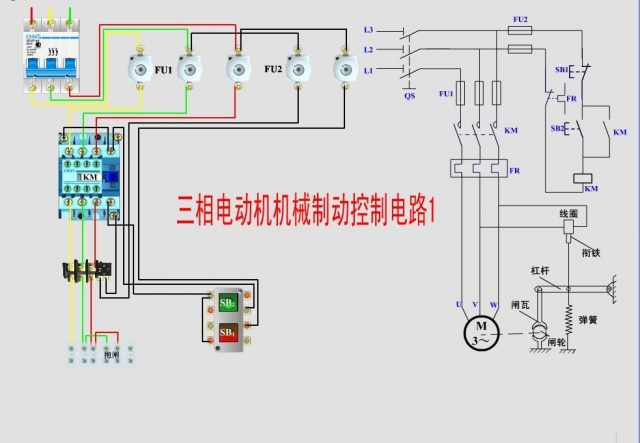

6、三相电动机机械制动控制电路

常用电动机控制实物接线图+原理图(图6)
