西驰有源电力滤波器在医疗卫生领域的应用

  • 西驰电气
  • 2021-07-26 08:55:58

众所周知,在医疗卫生领域出现的大量的谐波会造成电压的波动影响精密医疗设备的使用性能,所以谐波治理特别值得我们关注。

西驰电能质量产品以自身的补偿功能、分层散热结构设计、风机独立拆装设计、模块化设计、人性化交互界面设计、滤波范围广等优势,已经在很多家医院有所应用。

今天,我们以西安某医院的谐波治理为例与你一起分享西驰APF在医院的谐波治理方案:(PS:不同的场合解决方案也会有不同)

项目背景:

西安某医院为改造项目,我司技术人员通过前期对电能质量状况进行测试发现,在A楼1#、2#和B楼1#、2#的4台变压器下的配电线路上存在大量的电流谐波,电流谐波加剧了电压畸变,导致变压器下的电能质量较差。

治理方案:

根据现场工况,我司给出合理解决方案—在4台变压器下分别配置一台有源电力滤波器,主要目的是对系统中所含3次及以上各次谐波进行治理。

APF安装在配电室内,抽屉或壁挂安装,主接线位于电容柜后端,负载前端,集中治理负载谐波。

西驰有源电力滤波器在医疗卫生领域的应用(图1)

治理效果:

西驰有源电力滤波器在医疗卫生领域的应用(图2)

西驰有源电力滤波器在医疗卫生领域的应用(图3)

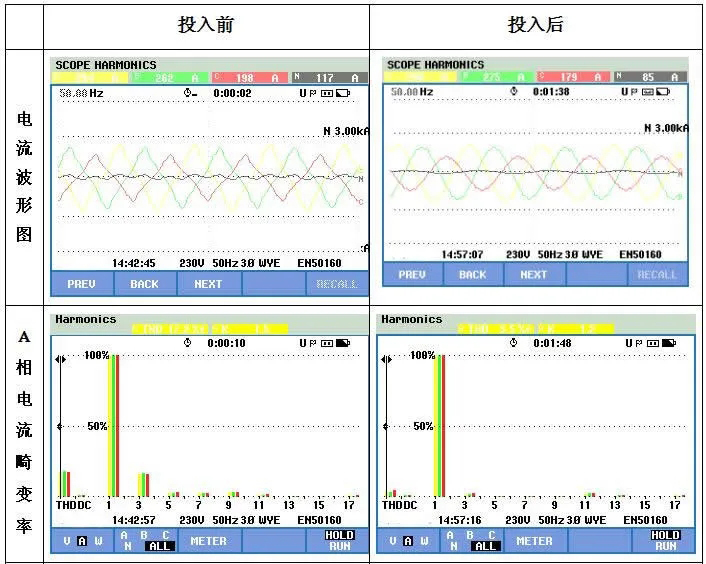

说明:从上述数据记录可以看出,投入滤波器后,电网电流的谐波畸变率从原来的17.2%,18.3,%,17.5%,分别降低为3.5%,3.9%,4.7%。

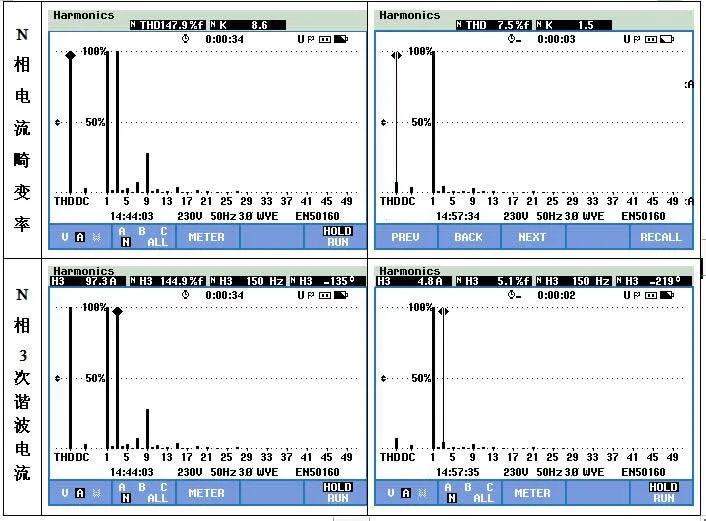

其中N相电流的谐波畸变率从补偿前的147.9%降低为7.5%,其中三次谐波从补偿前的97.3A降低为4.8A。

结语,西驰电气有源电力滤波器的投入很大程度上滤除了谐波电流,从而减小电压畸变,有效的保护变压器、配电柜、电缆线,配电柜内元器件等用电设备的使用安全,延长设备的使用寿命。

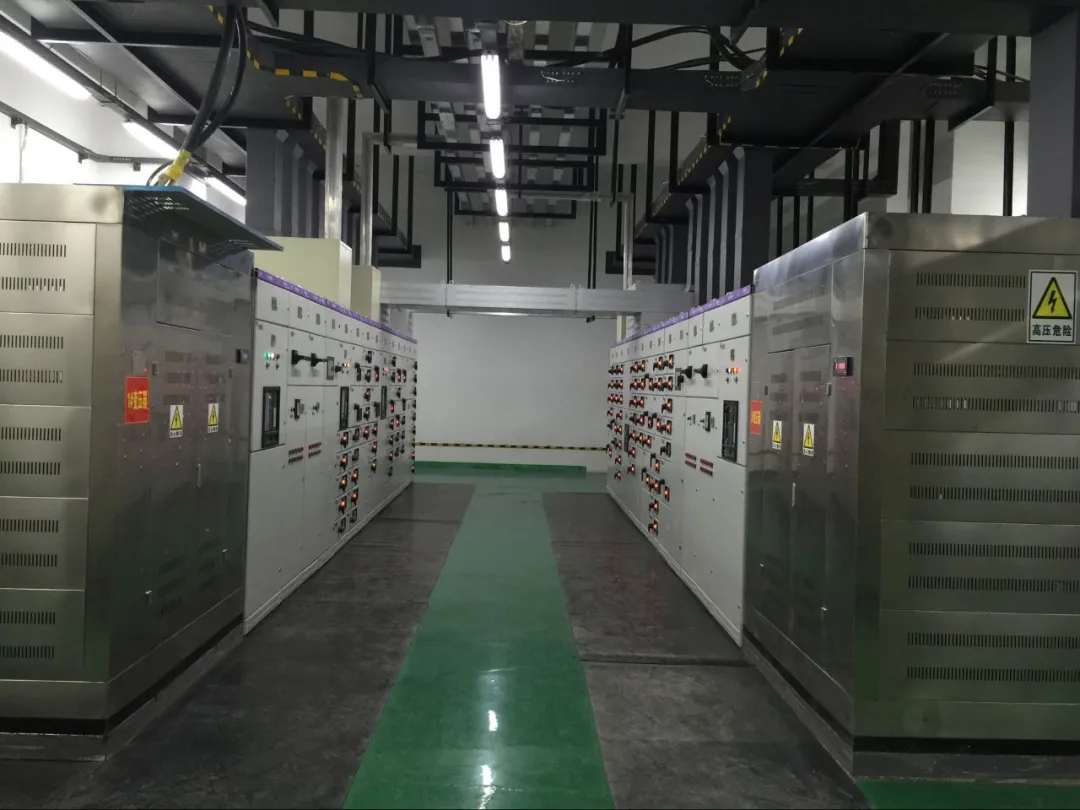

现场照片

西驰有源电力滤波器在医疗卫生领域的应用(图4)
